Thermoformwerkzeuge sind unverzichtbare Werkzeuge in der produzierenden Industrie, insbesondere im Tiefziehsektor. Sie werden für die Herstellung von Kunststoffprodukten wie Lebensmittelverpackungen, medizinischen Geräten und Autoteilen verwendet. Die Herstellung von Thermoformwerkzeugen erfordert viel Fachwissen, Präzision und Erfahrung.

Die Schubert GmbH besitzt durch Ihre jahrelange Tätigkeit in der Herstellung von Thermoformwerkzeugen und Blisterwerkzeugen Erfahrung in der Auslegung dieser. Diesen wertvollen Erfahrungsschatz setzen wir gekonnt in der Entwicklung und Herstellung unserer Werkzeuge ein wodurch wir Sie effektiv - vom ersten Moment der Auftragsanfrage an - unterstützen können. Und zwar unabhängig davon, ob Sie zum Zeitpunkt der Kontaktaufnahme bereits eine feste Vorstellung an die Anforderungen Ihres späteren Trays haben oder noch völlig frei sind in dessen Auslegung!


Konstruktion-Thermoformwerkzeuge

Das Werkzeugdesign ist entscheidend für den späteren Erfolg des Produkts, da es die Qualität und Genauigkeit des Endprodukts bestimmt. Nachdem das Design abgeschlossen ist, wird ein Werkzeugmuster erstellt. Hierbei wird ein Modell des zukünftigen Werkzeugs in modernster 3D-Software simuliert; ergänzend erstellen wir oft auch zusätzliche erste Modelle aus Aluminium. So nähern wir uns Schritt für Schritt dem finalen Werkzeugdesign. Nach Abschluß dieses Prozesses und Freigabe des Prototypen wird das eigentliche Werkzeug aus Metall gefertigt. Hierfür verwenden wir hochwertige Materialien wie z.B. Aluminium, Stahl oder Messing, die wir in unserer Werkstatt mit CNC-Maschinen bearbeiten, um die gewünschte Form herzustellen. Selbstverständlich stets individuell angepasst an die Anforderungen Ihres Betriebes.

Langjährige Erfahrung in der Konstruktion & Layouterstellung von Werkzeugen

Um die Qualität und Effizienz der Tiefziehprozesse zu gewährleisten müssen wir bereits bei der Entwicklung eines Tiefziehwerkzeugs verschiedene Aspekte beachten:

  • Die Auswahl des geeigneten Werkstoffes für das Werkzeug, der eine hohe Verschleißfestigkeit, Härte und Zähigkeit aufweisen sollte, sowie eine gute Wärmeleitfähigkeit und Korrosionsbeständigkeit.
  • Die Gestaltung der Werkzeuggeometrie, die die Form und Größe des zu tiefziehenden Produkts berücksichtigt, sowie für die optimalen Tiefzieheigenschaften des Materials bezugnehmend auf Verstreckung und Fließeigenschaften verantwortlich ist.
  • Die Oberflächenbeschaffenheit des Werkzeugs: Je nach Projekt ist es nötig Werkzeugflächen zu polieren oder mittels perlstrahlen aufzurauen.
  • Die Anpassung des Werkzeugs an die Tiefziehmaschine, die die Befestigung, Ausrichtung und Spannung des Werkzeugs sicherstellt. Das Werkzeug sollte auch eine einfache Handhabung und einen schnellen Wechsel ermöglichen.
  • Die Wartung und Instandhaltung des Werkzeugs, die das regelmäßige Reinigen, Schmieren, Prüfen und Reparieren des Werkzeugs umfasst.


Drei moderne Konstruktionsarbeitsplätze mit Catia V5

Durch unsere 3 modernen Konstruktionsarbeitsplätze mit Catia V5, ermöglicht die Schubert GmbH Ihnen erste grobe Layouts bis hin zu fertigen Konstruktionszeichnungen: pdf und dxf -Zeichnungen für 2D Daten oder 3D-Datentechnisch in *.stp, *.igs, und *.3dxml - Daten. Durch die Flexibilität eines Kleinbetriebs, können wir Ihnen diese Daten und Layouts vergleichsweise zeitnah zur Verfügung stellen.

logo-schubert

Schnell und unkompliziert sind wir für Sie da!

Wir unterstützen Sie gerne bei der technischen Auslegung ihrer Thermoformwerkzeuge.
Von Beginn an oder auch in späteren Prozessschritten :)

Tel.: +49 (0)7261 - 5849

Fertige Tray-Konstruktionen inklusive Wandstärke

Wir erstellen für Sie fertige Tray-Konstruktionen inklusive Wandstärke, nach welcher Sie das spätere Tray auf Bauteilposition, Stapelhöhe, Automatisationsumgebung und Transportauslegung überprüfen und hinsichtlich der erforderlichen Schnittstellen besprechen können.

Auch hier müssen wir als Entwickler eines guten Traywerkzeugs auf verschiedene Aspekte achten, um die Qualität und Effizienz der Tray-Konstruktionen zu gewährleisten. Wichtig sind:

  • Die Auswahl des geeigneten Kunststoffmaterials für das Tray, das eine gute Thermoformbarkeit, Festigkeit und Beständigkeit aufweist, sowie eine passende Farbe und Oberfläche für das Produkt.
  • Die Gestaltung der Tray-Geometrie, die die Form und Größe des zu verpackenden Produkts berücksichtigt, sowie die optimale Anordnung und Fixierung der Produkte im Tray.
  • Die Auslegung der Wandstärke des Trays, die möglichst gleichmäßig und so dünn wie möglich sein sollte, um Material und Kosten zu sparen. Die Wandstärke sollte aber auch ausreichend dick sein, um der mechanischen Belastung (Vermeidung von Einfallstellen und Verformung)zu widerstehen.
  • Die Anpassung des Werkzeugs an die Tiefziehmaschine.




Prävisualisierung in 3D

Gerne offerieren wir Ihnen auch Präsentationen Ihrer Konstruktion in welcher durch 3-D Abbildungen der komplette Umfang des späteren Trays ersichtlich wird. Hierbei erstellen wir ausschließlich Layouts welche später Fertigungstechnisch — sowohl nach Gesichtspunkten des Werkzeugbaus und auch aus Gesichtspunkten des Thermoformens — realisierbar sind. Im späteren Verlauf, stehen wir Ihnen daher auch gerne für die Erstellung erster Muster, sowie dem Serienwerkzeug zur Verfügung.


Durch die mehrjährige Erfahrung und Kooperation mit Thermoformbetrieben vermitteln wir Sie an kompetente Tiefziehbetriebe weiter, welche Ihnen das fertige Thermoformprodukt liefern.





Trockentoilette

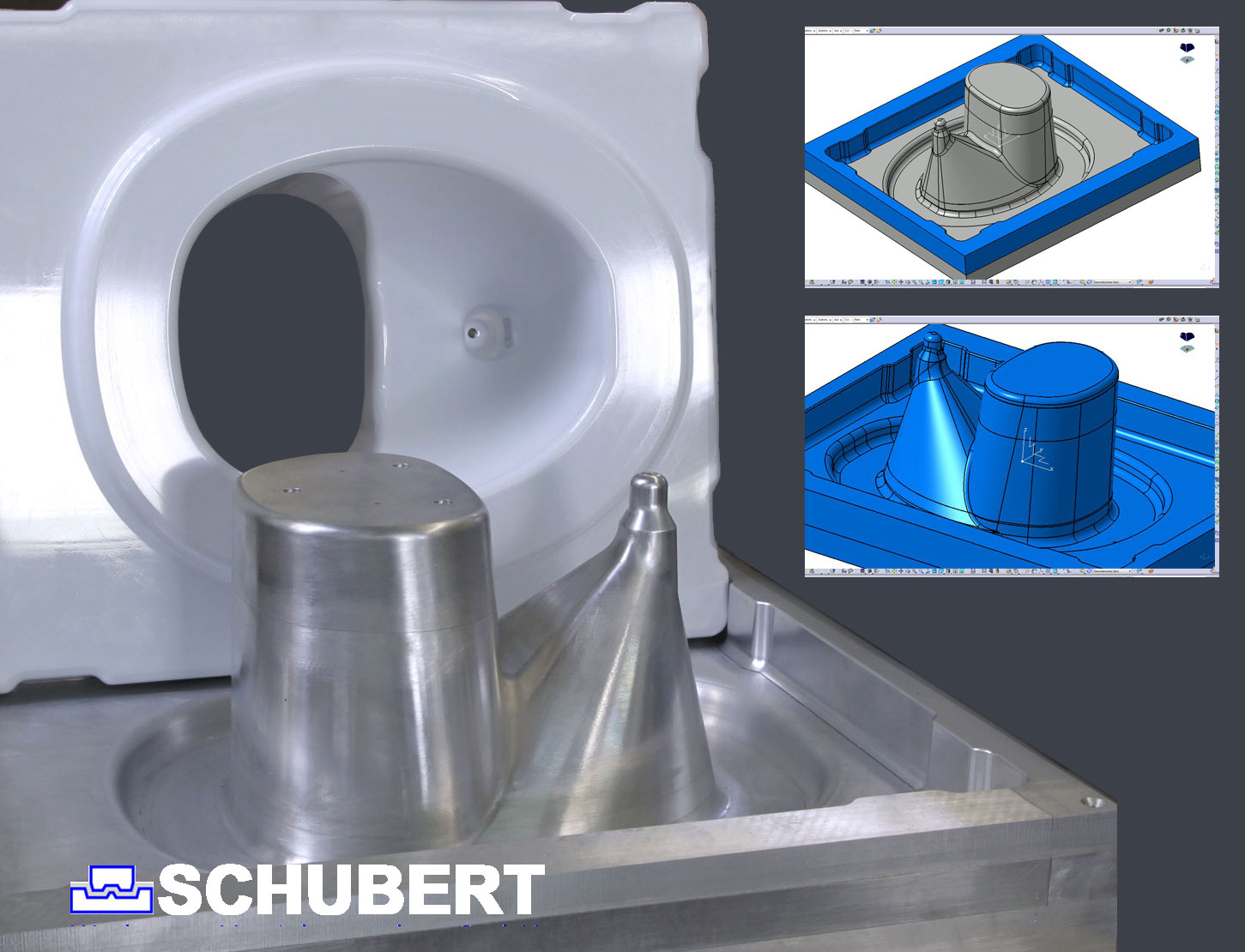

Konstruktion einer Trockentoilette. Mit thermogeformten Mustern aus ABS (Acrylnitril-Butadien-Styrol).
